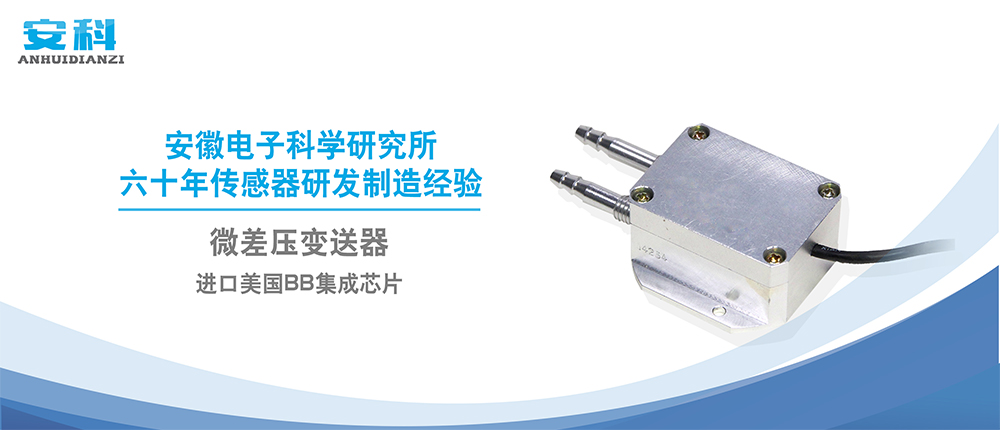

微差压变送器




零点灵敏度带有温度补偿       外形接口多样化

抗干扰强,稳定性好              安装简便



产品介绍

本变送器,采用进口高精度、高稳定性微压芯体,经严格精密温度补偿,逆极性保护,压力过载限流等信号处理,微小的差压,风压,流量等参数可靠的转换成工业标准的4~20mA或0~5V信号输出。


产品特点

1、采用进口扩散硅压力敏感元件

2、放大电路采用进口美国BB集成芯片,宽电压供电

3、 结构小巧、安装方便

4、抗干扰能力强、防雷

5、接线反向和过压保护、限流保护

6、响应速度快(2ms)、精度高、稳定性好


适用现场

该变送器可广泛用于石油,化工,治金,电力,轻纺,电子,医药,食品,环保等领域对生产过程中十分微小的非腐蚀性气体的差压,流量,风压等进行可靠的控制产品。


性能参数

信号输出多样化
支持根据用户需求定制


测量介质 气压 供电电压 12~36V DC
储藏温度 -20~70℃ 相对温度 0~95%RH
量程 -10000Pa~-100Pa~0~100pa~1000Kpa
输出信号 4~20mA, 0~5V,0~10V
环境温度 -20~70℃
测量温度 -20~80℃,
精度 ±0.5%,±02.5%
压力过载极限 最大额定压力150%
安装位置影响 安装位置不影响零点
稳定性 优于±0.25%F.S/年
温  漂 ±0.75%F.S/10℃
大气压力 86kPa~106kPa
负载特性 二线制负载R≤50Ω
外壳 压铸合金铝,主体结构材料:1Cr18Ni9Ti



安装事项

1.直接把接口与被测现场的高(H)、低(L)压端相连,如需要可以安装支架

2.变送器最好选用水平安装形式,其它形式安装可能会影响零点输出;

3.露天安装时,应尽量把变送器置于干燥处,避免强光直射和雨淋,否则可能会使变送器性能变差或出现故障;

4.变送器应尽量安装在温度梯度和温度波动小的地方;

5.变送器在补偿温度范围之外工作性能有所下降;

6.环境温度或测量介质温度骤然剧变时,变送器信号会出现跳动,属正常现象。待环境温度及介质温度稳定后,变送器输出信号也会稳定;

7.高压端取压低压端对大气可作为压力变送器使用,相反低压端取压高压端对大气可以作为负压变送器,真空变送器使用。


注意事项

1.检查包装是否完好,并核对变送器型号和规格是否与您选购的产品相符;

2.确认电源电压是否正确,电源正,负与产品正负接线对应;

3.避免安装在易磕碰位置,以免损坏产品;

4.用户在使用时请不要自行拆卸,以免损坏产品;

5.变送器及导线应远离高电压,电磁干扰严重的地方;

6.请保存好合格证,维修时随同产品一同返回。


售后服务

1.产品在保修期内经本厂技术检测属于质量问题本公司承担全部费用;

2.请在寄回前务必把残余的介质清理干净,特别是对人身健康有害的物质,如腐蚀性的,有毒的,致癌的或具有辐射性的物质;

3.请保存好保修卡和合格证,维修时随同产品一同返回;
4.如果变送器出现故障,请与我公司的售后服务取得联系,确认问题后需要把变送器寄回本司维修时,请附带以下信息:
                   现场环境描述
                   故障现象
                   收货地址与联系方式


常见故障分析与排除


故障现象 原因分析 排除方法
变送器无输出信号 变送器没有供电
电源信号线接反
检查电源,正常供电
重新正确接线
在压力稳定时输出信号不规则跳动 变送器外壳没有接地
现场有强力信号干扰
没有使用带屏蔽功能的线缆
变送器完全与大地连接
使用屏蔽电缆,并且是电缆接地
变送器没有压力时候输出信号错误 变送器没有工作在其要求环境下 将变送器移动的合适的环境下或采取保护措施是变送器符合其工作要求
注:若故障现象与上面不符请与本公司技术员联系解决。


储存方式

变送器属于精密仪器,应存放在干燥通风常温的室内环境。
